近日，首爾國立大學聯合研究團隊在《通信材料》（Communications Materials）發表重磅綜述成果，系統梳理了鈣鈦礦納米晶（PeNCs）在高分辨率 LED 顯示領域的最新進展與技術突破。該團隊針對鈣鈦礦納米晶的像素化難題，開發出多種創新圖案化技術與穩定性增強方案，使 PeNC-LED 在保持超高色純度（半高寬 < 25nm）的同時，實現了 5000PPI 以上的超高分辨率和低于 10% 的電流誤差率，為 AR/VR 近眼顯示、高端移動設備等下一代顯示技術開辟了全新路徑。

隨著 AR/VR、智能手機等終端設備對顯示效果的要求持續升級，超高分辨率（3000PPI 以上）、超廣色域和低功耗成為行業核心追求。傳統顯示技術中，OLED 雖已實現商業化應用，但存在制造成本高、色純度有限等短板；量子點 LED（QLED）則面臨材料毒性與穩定性不足的問題。

鈣鈦礦納米晶作為新興發光材料，憑借近 100% 的光致發光量子產率、優異的色純度、可調諧的發射波長及低成本溶液可加工性，成為下一代顯示技術的理想候選。基于鈣鈦礦納米晶的 LED 器件外量子效率（EQE）已突破25%，紅、綠、藍三基色發光性能均達到商用顯示標準。

然而，鈣鈦礦納米晶的離子特性使其在像素化過程中面臨嚴峻挑戰：圖案化工藝易導致配體脫落、結構缺陷增加，引發發光效率顯著下降；像素尺寸縮小時，側壁暴露面積增大，非輻射復合加劇；相鄰像素間的串擾問題在高分辨率下尤為突出。這些瓶頸導致像素化 PeNC-LED 的性能與未圖案化薄膜器件存在明顯差距，制約了其在高分辨率顯示中的實際應用。

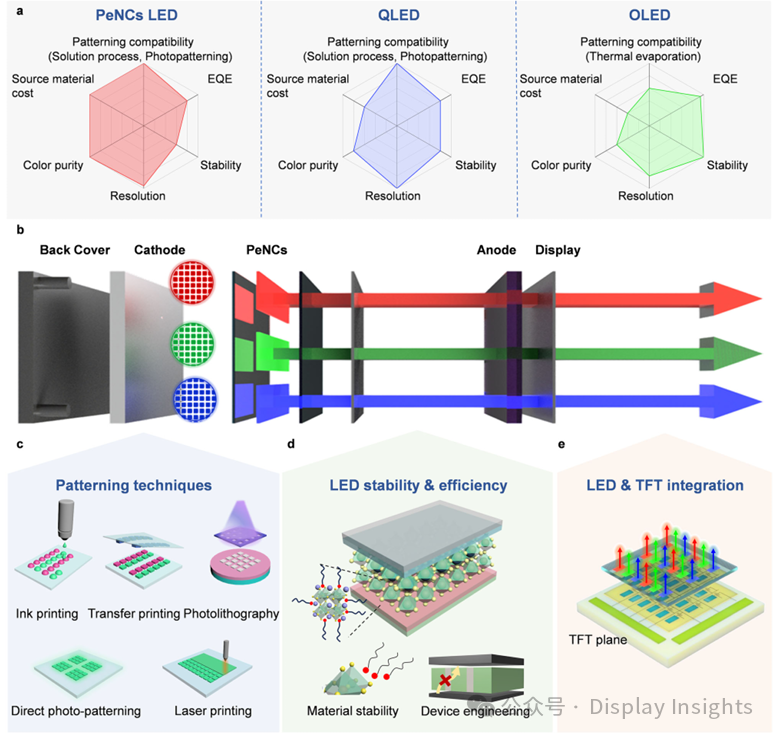

研究團隊通過圖案化技術創新、穩定性增強策略及器件集成優化三大維度，構建了完整的高分辨率PeNC-LED 技術體系，核心突破如下：

1.五大圖案化技術實現超高分辨率像素陣列

針對鈣鈦礦納米晶的材料特性，研究團隊開發并優化了五種核心圖案化技術，覆蓋從大面積制造到超高分辨率加工的全場景需求：

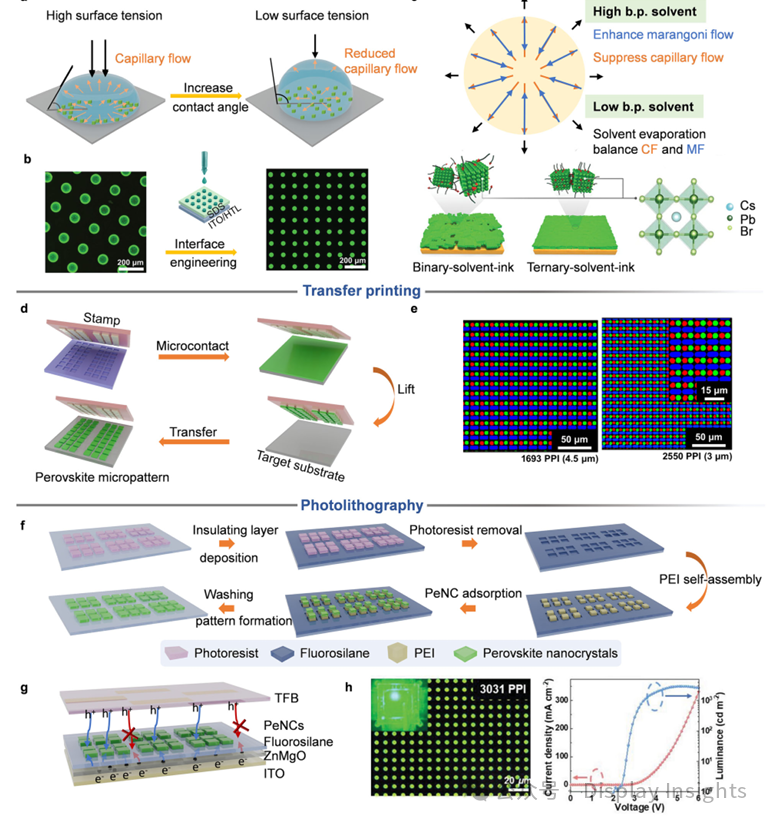

噴墨打印：通過溶劑工程與表面改性抑制 "咖啡環效應"，采用三元溶劑體系與表面活性劑處理，實現 45μm 像素尺寸的 RGB 陣列，峰值 EQE 達8.54%，具備低成本、大面積加工優勢。

轉移印刷：創新雙層轉移工藝，引入 TPBi 電子傳輸層與 PMMA 蜂窩絕緣層，成功制備 2550PPI 的超高分辨率器件，最高分辨率可達 9072PPI，為近眼顯示提供技術支撐。

光刻技術：采用正交溶劑與靜電誘導沉積改性，避免傳統光刻對鈣鈦礦的損傷，實現 3031PPI 像素陣列，亮度達 2943cd/m²。

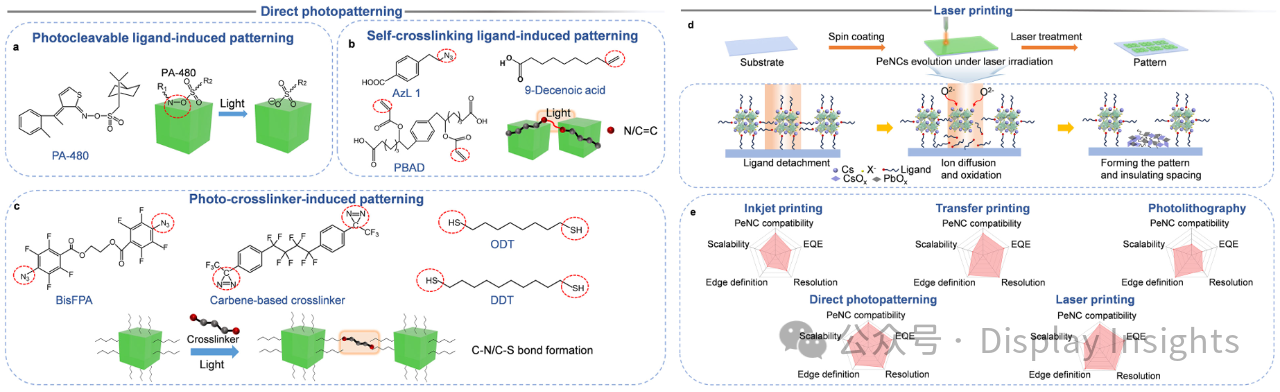

直接光圖案化：通過光敏配體交聯與后處理配體交換，在保持材料完整性的前提下，實現10000PPI 以上的超高分辨率，紅、綠器件 EQE 分別達13.1% 和 14.7%。

激光打印：利用光熱分解原位形成氧化物絕緣邊界，無需額外絕緣層，實現 5000PPI 的 RGB 像素陣列，綠色器件 EQE 高達 21.0%，刷新同類器件紀錄。

針對鈣鈦礦納米晶的固有不穩定性，研究團隊提出表面處理、離子摻雜與核殼結構工程的綜合解決方案：

表面處理：采用芐基膦酸（BPA）、四丁基銨四氟硼酸鹽（TBABF₄）等強結合配體，有效鈍化表面缺陷，使器件在 1000cd/m² 亮度下的 T₅₀壽命達 520 小時。

離子摻雜：通過胍鎓離子（GA⁺）、鎘離子（Cd²⁺）等摻雜優化晶格結構，抑制離子遷移，使器件穩定性提升 3-8 倍；鋯離子（Zr4+）摻雜結合 KSCN 鈍化，進一步增強熱穩定性與環境耐受性。

核殼結構：采用 PbS、ZnS 等材料構建核殼結構，形成物理屏障與電子鈍化層，顯著提升器件抗環境侵蝕能力，未封裝器件在空氣中的 T₅₀壽命突破 1192 秒。

3.主動矩陣集成實現精準像素控制

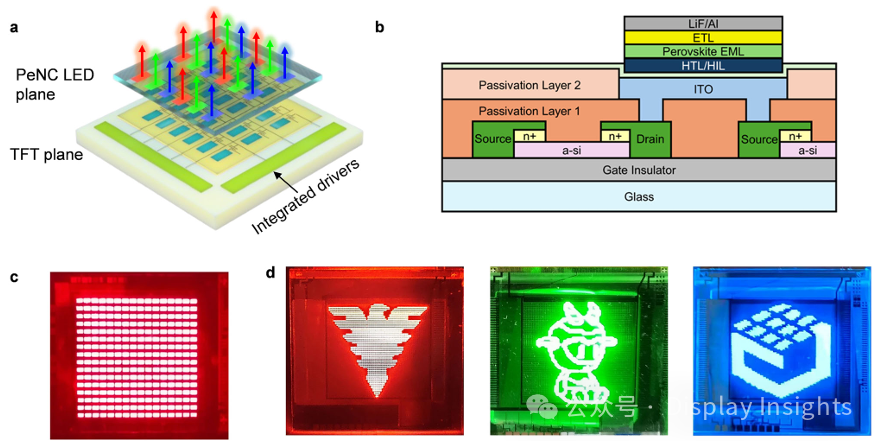

研究團隊將 PeNC-LED 與薄膜晶體管（TFT）背板集成，開發主動矩陣（AM）顯示架構：采用低溫度多晶硅（LTPS）或銦鎵鋅氧化物（IGZO）TFT作為開關器件，實現單個像素的獨立尋址與電流控制。通過配體交換與離子鈍化處理，解決了鈣鈦礦與 TFT 的兼容性問題，使 AM-PeNC-LED 的 EQE 突破 20%，響應時間從毫秒級降至微秒級，滿足高刷新率顯示需求。

研究團隊通過系統的仿真與實測驗證，全面評估了高分辨率 PeNC-LED 的性能表現：

1.分辨率與效率同步提升

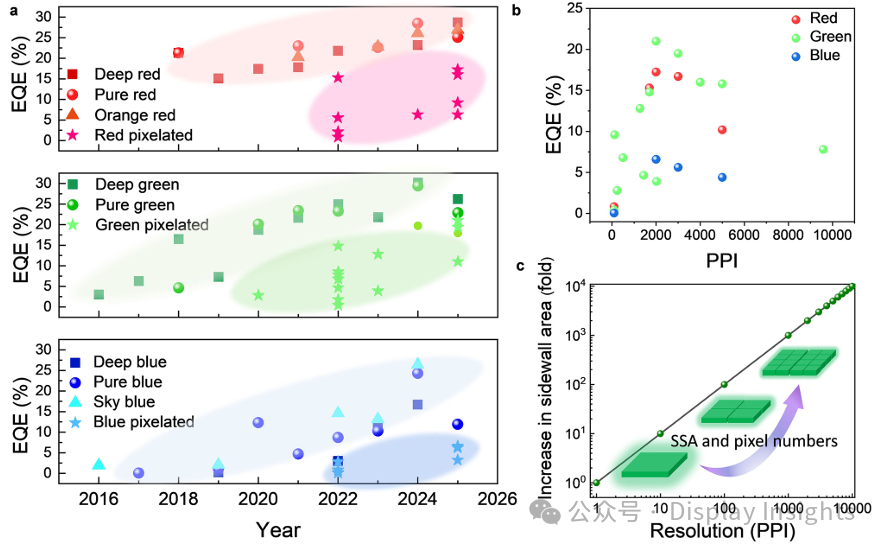

在 0.1nA 至 30nA 的顯示電流范圍內，優化后的 PeNC-LED 像素陣列電流誤差率低于 10%，其中直接光圖案化與激光打印技術制備的器件誤差率可控制在 5% 以下。激光打印制備的綠色 PeNC-LED EQE 達 21.0%，紅色器件達 17.2%，性能接近未圖案化薄膜器件水平。

不同圖案化技術各有優勢：轉移印刷與直接光圖案化在超高分辨率（>3000PPI）表現突出，噴墨打印適合大面積低成本制造，光刻技術則兼具高分辨率與批量生產能力。其中直接光圖案化技術在分辨率、材料兼容性與器件效率之間實現最佳平衡，成為多色高分辨率顯示的首選方案。

2.穩定性滿足商用基本要求

通過表面處理與核殼結構修飾，PeNC-LED 的 operational 穩定性顯著提升：BPA 鈍化的器件在 100cd/m² 亮度下，T₉₀壽命達 780 小時；ZnS 核殼結構的深藍色器件在未封裝條件下，T₅₀壽命達 1192 秒。離子摻雜技術使器件抗濕熱能力增強，在 60℃、80% 濕度環境下可穩定工作超過 100 小時。

3.主動矩陣器件實現實用化突破

集成 IGZO-TFT 的主動矩陣PeNC-LED 陣列，實現 90PPI 分辨率下的穩定驅動，全像素發光均勻性良好。通過 BF₄⁻離子鈍化優化，器件響應速度提升至微秒級，滿足視頻顯示的高刷新率需求，為柔性、可穿戴顯示設備提供了可行方案。

該研究系統解決了鈣鈦礦納米晶在高分辨率顯示應用中的核心瓶頸，通過圖案化技術創新、穩定性增強策略與主動矩陣集成，構建了從材料制備到器件應用的完整技術鏈條。目前，PeNC-LED 已實現超高分辨率（>10000PPI）、高發光效率（EQE>20%）與長穩定性（T₅₀>500 小時）的綜合突破，性能指標全面對標甚至超越現有 OLED 與 QLED 技術。

與傳統顯示技術相比，PeNC-LED 在色純度（半高寬 < 25nm）、分辨率潛力與制造成本上具有顯著優勢，尤其適合 AR/VR 近眼顯示、高端智能手機、柔性顯示等對分辨率與色質要求極高的場景。未來，隨著藍色器件效率提升、長期穩定性優化及大面積制造工藝成熟，鈣鈦礦納米晶顯示技術有望在 3-5 年內實現商業化落地。

研究團隊指出，下一步將重點攻克藍色 PeNC-LED 效率偏低、封裝工藝優化及可持續制造三大方向，通過材料組分工程、先進封裝技術與環保溶劑開發，推動鈣鈦礦顯示技術從實驗室走向市場。這場技術革命不僅將重塑顯示產業格局，更將為消費者帶來更清晰、更逼真、更節能的視覺體驗。
