| 一、簡介
上海易視計算機科技有限公司是國內外激光影像技術的先行者和領導者，是一家專業從事激光影像技術研究的技術型公司，公司總部坐落于上海市漕河涇高科技園區。我們于2010年中期開始研發激光影像技術，經過三年多的不斷創新與研發，我們推出了第三代激光影像技術，它不僅更加的穩定，也更加容易安裝與使用，并且它的響應速度提升了一倍，延時卻降低了一倍。目前，它依然是全球最先進的激光影像技術，主要表現在自動化程度和穩定性兩個方面，使用我們的手指觸控電子白板可以將普通液晶屏改造成手指觸控液晶屏，且液晶屏沒有邊框限制，可做無邊框觸摸液晶屏。
|
二、激光影像技術(LICT)技術原理：  在顯示畫面上方安裝一個紅外激光模塊，在投影表面上形成一個高于表面1-2mm、厚度約1mm的不可見光膜，當手指或任何不透明的物體接觸表面時，光線被反射到設置在投影機上方的一個圖像感應器，再通過對光電位置的精確計算，得到鼠標的坐標。 |
三、激光影像技術(LICT)特點:
|
| 四、同紅外觸摸邊框改造對比 |
液晶屏是一種人人都會使用的與計算機溝通的設備。不用學習，人人都會使用，是觸摸屏最大的魔力，這一點無論是鍵盤還是鼠標都無法與其相比。目前，直接購買觸摸屏的成本很高，一臺50寸左右的觸摸屏價格都在人民幣1萬元左右。隨著人們對觸摸屏需求的增長，市場上出現了很多液晶屏改造觸摸屏的技術，紅外觸摸框就是目前使用最多的方案之一。用戶單獨購買一個與液晶屏同等尺寸的紅外觸摸框，然后將其加裝到液晶屏上即可，這種方案安裝比較簡單，相比于直接購買觸摸屏，成本要低很多。然而，它有很多缺點：紅外觸摸框的尺寸固定，同一款紅外觸摸框不能應用于其他尺寸的液晶屏改造，加上它的框是開模生產，因此對于液晶屏的廠商來說，如果要改造液晶屏成本將會很高，生產周期也會很長，而且庫存里要有不同尺寸的紅外框。這種情況限制了液晶屏改造的發展。 |
上海易視正是基于這種需要，開發出了世界上首款便攜式的手指觸控解決方案。它可以支持從32寸~100寸的任意尺寸的液晶屏，而且不隨著尺寸的增加而增加成本，另外這個產品是不需要外框的，而且無需開模，只需用3M膠將顯示器與一塊尺寸與液晶屏一致的透明亞克力板或普通的玻璃對好位置后粘貼輕壓固定，然后將激光發射器部分用螺絲固定到普通玻璃或透明亞克力板上即可，安裝相當方便，而且大大降低了成本。 |

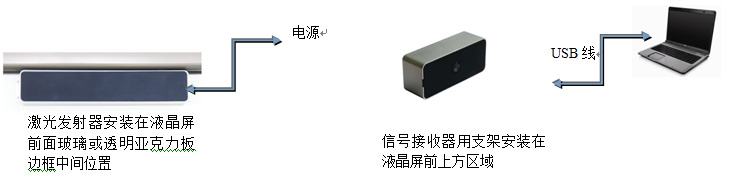

| 五、產品連接圖 |
|
六、改造實例圖 |
| 1、安裝方法：安裝時需在液晶屏前面安裝一塊同液晶屏大小一致的厚度在5mm的鋼化玻璃或透明亞克力板，然后將我們的激光發射器通過螺絲安裝在鋼化玻璃或透明亞克力板上，攝像頭通過標配的L型支架安裝在液晶屏前上方位置即可。 |

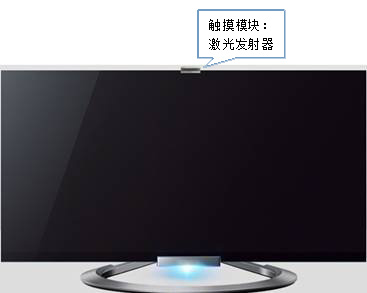

2、安裝實例圖 |

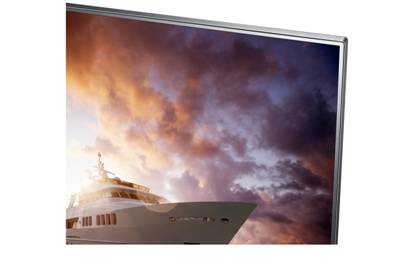

2）邊框超薄型展示 |

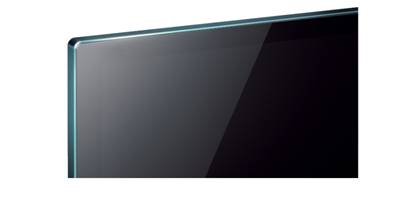

3）無邊框展示 |

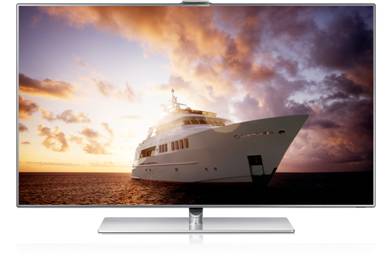

4）無邊展示： |
| 七、易視激光影像技術的主要功能優勢: |
| 1．高穩定性：通過多種抗異常光點干擾的算法和濾光片推拉裝置，使得系統不易受到外界環境、光線的影響，即使有爬蟲或灰塵滯留在液晶屏上都可正常操作。 2．支持多種手勢識別：支持單指書寫；兩個手指實現漫游功能；手掌擦除功能；兩個手指實現放大縮小功能；兩指滾動功能等。 |
|
 手掌停留2秒打開聚光燈 |
| 3．5秒全自動校正定位(如圖A)。而紅外和光學都只能進行手動定位，我們的定位更加精準，操作更加簡便。 4．支持10點手指觸控（10人同時書寫）。 5．投影尺寸范圍更廣：支持32—100英寸，有陽光的情況下。（無陽光的情況下可達到32-120英寸） 6．高集成、便攜式、安裝方便。整套產品總重量只有500克。安裝簡單方便，只需將激光發射器部分用螺絲固定到液晶屏前面的普通玻璃或透明亞克力板上，將信號接收器部分（攝像頭）用雙面膠或固定支架固定到投影機或其他物體上即可。整個過程無需專業技術，任何人都能安裝。 7．信號接收器（攝像頭）集成定位軟件。更換電腦在分辨率不改變的情況下無需重新校正定位即可操作，節省了定位的時間，更加簡便易用。 8．外觀更加小巧。激光發射器外觀小巧（尺寸：3.5cm*17cm*2.4cm)，可以直接固定在液晶屏前面的玻璃或透明亞克力板上。 9．無線連接方式。攝像頭信號接收器和激光發射器之間采用無線方式傳輸數據，且攝像頭通過無線信號自動控制激光發射器的開和關，大大提升了激光發射器的使用壽命。 10．濾光片自動推拉裝置：自動定位時拉開濾光片，定位完成關上濾光片,使得抗強光干擾能力大幅提升,自動定位成功率大幅提高。 11．將普通液晶屏改造為手指觸摸屏。本產品可以將任何液晶屏改造成手指觸控屏，直接將產品固定到欲改造的區域上方即可。 12．任何不透明的物體都可以當做操控筆使用。在互動區域內，任何條狀不透明物體都可以當成操控筆來使用。 |
八、技術參數 |
GLOVIEW激光影像技術產品 |
|
定位 |
5秒鐘自動定位、25/36點手動定位、4點半自動定位 |
手勢識別 |
單手指書寫，手掌擦除，兩指漫游，兩指放大縮小，兩指滾動，手掌停留2S打開聚光燈，手掌雙擊回到桌面 |
觸控點數 |
10點觸控，書寫和擦除可同時進行 |
延時 |
<30ms |
濾光片推拉方式 |
軟件自動控制推拉濾光片，增強穩定性 |
最小互動區域 |
32英寸 |
最大互動區域 |
無陽光照射環境120英寸,有陽光照射環境100英寸(不同型號有所差別) |
手觸技術 |
激光影像定位技術(LICT) |
定位精度 |
偏差小于1個像素 |
投影比例 |
16:9 |
投射比\型號\安裝距離 |
超短焦：0.19；型號：FP3CHGLD4；安裝距離：0.30~0.40m |
激光器數量 |
短焦/長焦 3個；超短焦 4個 |
激光器波長 |
808nm |
總功耗 |
5w |
光功率 |
150mw*3 |
電源 |
5V/1.5A |
信號接收器 |
120幀/秒 |
連接方式 |
信號接收器與電腦采用USB線連接（接收器端使用mini USB,電腦端使用標準USB）,激光發射器只需供電,信號接收器與激光發射器之間采用紅外無線連接. |
重量 |
0.5kg |
系統要求 |
Windows XP, Vista, Windows 7，windows 8 |
軟件 |
圖像定位軟件和GLBOARD教學軟件 |
認證 |
CE, FCC |
質保 |
2年質保 |
產品組成 |
1、信號接收器2、激光發射器 3、萬向支架 4、一字支架 5、USB數據線（12米*1）；6、可伸縮教鞭筆 7、電源適配器 8、使用手冊 |
九、易視手指觸控電子白板與其它技術對比表 |
技術原理 |
產品架構 |
自動 |
手指 |
手勢識別 |
成本與尺寸關系 |
維修 |
抗灰塵力 |
美觀度 |
生產成本 |
易視 |
激光發射器(3.5cm*17cm*2.4cm)+接收器,激光發射器安裝投影畫面上邊緣,另外三條邊不需要安裝任何設備 |
支持 |
支持10點觸控 |
多種手勢識別,響應速度更快 |
尺寸增加成本略微增加 |
維修只需換產品,無需返修板體 |
強 |
無邊框,可用在超薄無邊框液晶屏上 |
一個工人半小時可以完成安裝調試，生產成本低。 |
紅外線掃描 |
液晶屏四周加裝紅外框 |
不支持 |
支持1點或2點,多點部分支持 |
部分品牌支持 |
尺寸增加成本大幅度增加 |
維修時需返修板體 |
差 |
有邊框,需在原有液晶屏基礎上增加邊框,美觀度差 |
安裝復雜，生產成本高 |
