在車載顯示與交互的演進之路上，我們站在一個十字路口。一邊是追求更大視場角、更遠虛像距離、更深沉浸感的用戶體驗“引力”；另一邊是儀表臺后方寸之間，對體積、散熱與成本的嚴酷物理“約束”。傳統顯示
技術在此拉鋸戰中漸顯疲態，
工程師們需要一種范式級的突破。
激光束掃描（LBS）
技術，正是在此背景下，帶著革命性的物理稟賦與一系列令人敬畏的
工程挑戰，闖入戰場。它許諾了一個近乎理想的未來：擺脫屏幕的束縛，以光為筆，在空中作畫。其理論上無限的
對比度、極致的色彩、先天的“景深自由”以及微型化潛力，使其成為解決AR-HUD光學設計根本矛盾的最優解候選。
本文旨在為
工程師呈現LBS
技術的完整內核、真實張力與攻堅路徑。我們將拆解其光、機、電、算的耦合邏輯，直面其從“原理可行”到“量產可靠”之間的每一道溝壑。這不僅僅是一項顯示
技術的探討，更是一次關于如何將前沿科學，鍛造成堅固工業產品的系統性思考。
激光掃描投影（LBS）
技術即Laser Beam Scanning，是一種“MEMS微激光投影”
方案。是將RGB三基色激光模組與微機電系統（Micro-Electro-MechanicalSystems，MEMS）結合的投影顯示
技術方案。簡單來看，LBS光機通過使用MEMS振鏡精確地控制光源激光束的反射方向，使每束激光反射到特定位置，在成像媒介上形成單個像素點。由于MEMS振鏡的速度很快，因而LBS光機可以滿足人眼的視覺暫留效應，在成像媒介上快速打點，最終形成人眼可感知的圖像。
激光束掃描（LBS，或稱MEMS LBS）顯示系統的工作原理，本質上是“用高速移動的激光點，精準繪制出一幅完整圖像”。其工作流程是一個精密的光、機、電協同過程，核心在于光束的生成、調制與二維掃描。具體原理可拆解如下：
激光生成與合成： 系統始于RGB三色激光器，分別發射出高純度、窄帶寬的紅、綠、藍三基色激光。這是優異色彩表現（廣色域）的源頭。
光束塑形與合束： 三束激光首先通過光學透鏡組進行準直（將發散光變?yōu)槠叫泄猓�，隨后利用二向色鏡等合光元件，將三束光精確合成為一束彩色激光。此光束已攜帶了最基本的顏色信息，但尚未被圖像調制。
光束的二維掃描（核心環節）： 合束后的激光入射到系統的核心執行器——MEMS振鏡上。這是一面基于微機電系統
技術制造的微型反射鏡，其鏡面可在驅動下進行高頻、精密的偏轉。
掃描控制：控制系統根據待顯示圖像的像素
矩陣，生成同步的兩路驅動信號。一路驅動MEMS鏡面沿水平方向（行掃）高速諧振擺動，另一路驅動其沿垂直方向（場掃）慢速線性偏轉。二者疊加，使反射出的激光束在二維平面上快速、逐行地掃描出一個矩形區域。
像素調制：在掃描的同時，系統根據每個目標像素點的顏色和
亮度信息，實時、同步地調制RGB三色激光器的發光強度。這意味著，當光束掃描到屏幕的某個位置時，其顏色和
亮度恰好就是該位置像素所需的值。

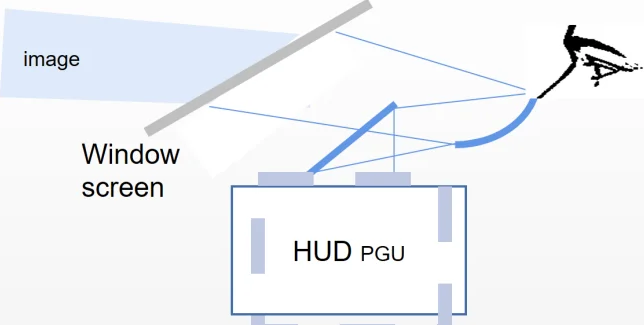

最終成像： 經MEMS振鏡反射并完成掃描調制的激光束，被投射出去。其最終成像方式有兩種主要路徑：
直接投影：光束直接投射到屏幕（如墻面、幕布）或HUD的擋風玻璃上，利用人眼的視覺暫留效應，將高速掃描的激光點融合為一幅完整的圖像。
波導耦合（用于AR眼鏡等）：在增強現實等近眼設備中，掃描光束會被耦合進波導片中，在波導內經全反射傳輸，最終在特定位置“釋放”出來，投射到人眼視網膜上，實現虛擬圖像與真實世界的疊加。
LBS成像原理，圖源睿維視
總結來說，LBS的工作原理是：通過實時調制激光的強度來定義像素的顏色與
亮度，并借助高速振鏡控制光束的指向來定義像素的位置，二者在時間與空間上精確同步，從而“繪制”出整幅畫面。 MEMS振鏡作為光束的“執筆手”，其速度與精度直接決定了系統的
分辨率與刷新率。
體積緊湊，光路設計靈活： LBS采用微型MEMS振鏡進行掃描成像，無需DLP等傳統
技術所需的復雜中繼透鏡組和均光系統。其核心光機本質上由激光器與微鏡構成，物理結構極為簡化，為產品小型化提供了根本優勢。同時，由于采用掃描成像原理，LBS沒有固定的物理成像面，可實現“景深自由”，在不同距離與曲面上都能清晰成像，應用場景適應性更強。
能效高，功耗潛力大：LBS的顯示模式為“按需點亮”，MEMS振鏡引導激光束僅照亮屏幕上需要顯示像素的點，而非像LCD那樣需要整個背光板常亮，或像DLP那樣需要DMD芯片所有微鏡持續工作。這種像素級的能量投送方式，避免了無效的區域光損耗，理論上具有更高的光能利用率，尤其在顯示暗場畫面時節能優勢顯著。
原生
對比度極高： 激光器可瞬時開關，實現理論上無限的開關比。在顯示黑色時，激光可完全關閉，實現真正的純黑，而非通過液晶扭轉或微鏡偏轉來阻擋光路。這使得LBS在亮部和暗部之間能實現更大的動態范圍，從而帶來極為深邃、層次分明的畫面。
色域廣闊，色彩純凈：激光光源光譜線寬極窄，色純度極高。其紅、綠、藍三基色在色度圖上構成的色域三角形面積遠大于LED背光或燈泡光源，可輕松覆蓋乃至超越Rec. 2020等廣色域標準。這使得LBS能夠顯示更豐富、更飽和的顏色，色彩過渡更為自然細膩。
散斑效應：激光的高度相干性，使其在照射到粗糙表面（如幕布或擋風玻璃）時，各散射子波會發生干涉，形成隨機分布的明暗顆粒狀圖樣，即“散斑”。這會嚴重降低圖像的清晰度和質感，形成“毛玻璃”觀感。消除散斑需要增加光源的時間或空間相干性，常用方法包括使用振動擴散片、多模激光器或特殊熒光材料，但這些
方案往往會增加系統復雜度和成本，并可能損失部分
亮度或色域。
掃描畸變與非線性：MEMS微鏡的掃描軌跡（特別是諧振軸）呈正弦曲線，而非理想的線性勻速掃描。這會導致圖像產生幾何畸變（如圖像邊緣拉伸或壓縮）和
亮度不均勻（掃描速度變化導致像素停留時間不同）。此外，不同波長的激光存在色散，可能在邊緣產生色彩分離。必須通過精密的傳感器反饋和實時圖像幾何
校正算法來補償，增加了系統復雜度。
高
分辨率與高刷新率實現困難：圖像
分辨率直接由掃描頻率和精度決定。要達到全
高清（1920x1080）
分辨率，MEMS微鏡的諧振頻率需達到40kHz以上，同時需保持極高的角位置精度和穩定性。這對MEMS的設計、材料和制造工藝提出了極限挑戰。在高
分辨率下維持高刷新率（如60Hz），進一步加劇了掃描系統的負擔，成為提升畫質的主要瓶頸。
色彩與功率的溫度敏感性：激光器的輸出波長和功率對溫度極為敏感。尤其是紅、綠激光二極管，其波長會隨溫度漂移，導致顯示色溫變化；輸出功率也會衰減，影響
亮度和白場平衡。在車載等寬溫（-40℃~85℃）環境下，必須設計精密的熱管理系統和閉環光功率/波長控制電路，這顯著增加了系統的復雜性和成本。
LBS在不同領域具有多種應用。在AR和VR領域，LBS系統可以實現小巧輕便的設計，為用戶帶來沉浸式視覺體驗；在三維掃描和成像領域，LBS能生成對象或環境的詳細三維模型，可用于工業設計、文化遺產保護等；在激光雷達感知方面，LBS被用于掃描測量距離并創建周?chē)h(huán)境的詳細三維地圖；此外，由于成像
對比度更高、色彩表現更佳，LBS在影院、大型室外顯示也能得到應用。值得注意的是在車載HUD領域，LBS主要瞄準下一代AR-HUD。
總結
LBS為HUD的小型化與可靠性設計提供了新穎的解決
方案，但其自身在成本、環境適應性和可靠性方面尚未完全成熟。因此，盡管
技術原型備受關注，但截至目前，尚未有基于LBS的HUD實現大規模量產上車。其核心挑戰在于，如何在不顯著增加系統復雜度和成本的前提下，解決上述
工程難題，最終滿足車規級量產對性能、可靠性與成本的綜合要求。
